弯折测试设备

FD-09弯折测试设备

发布时间：2021-04-07 15:30:44　人气：1096

卷曲测试机基本原理：

FD-09弯折测试设备

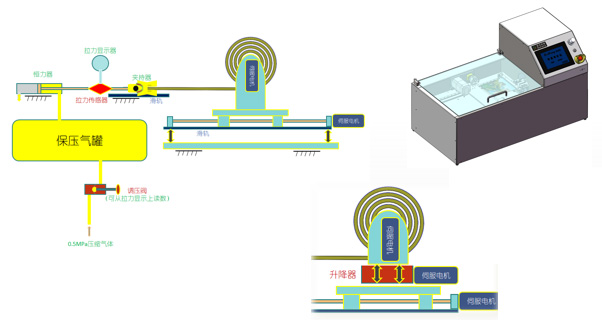

双伺服电机卷曲机结构原理说明：

根据卷曲半径选择卷曲轴半径安装；

控制系统根据设定的卷曲类型（内/外卷曲），通过位置伺服电机调节卷曲机构位置、卷曲伺服电机调节正反转方向实现内/外卷曲兼容；

卷曲机构安装在底座上，并通过升降器可升降倾斜，以满足展开的模材始终与机台处于水平状态；同时，夹持器的转轴连接也可弥补机构架体倾斜角的误差，使Sample 不受额外作用力；

通过卷曲伺服电机在卷曲过程中的速度调节，保持卷曲过程样品线速度稳定；

调节调压阀，可调节恒力器的拉力值，保持卷曲过程样品受到的拉力恒定，从显示器上可读取数值。

设备性能参数表
设备型号	FD-09（卷曲测试机）
设备尺寸	125010001500（mm，长宽高）
卷曲方式	电机驱动，程序控制正反转（内外卷曲）
卷曲半径	2.5mm≤R≤30mm，可调节
卷曲效果	贴合客户Mockup运动轨迹
卷曲速度	10mm/s~200mm/s，可调节
卷曲精度	±0.1º
测试工作工域	卷曲工作区(长宽，可根据要求设计）：500mm300mm
测试范围	适用材料、模组测试
测试样品厚度	≤300μm
硬件基本功能	1，可实现内卷曲、外卷曲方式 2，通过具有补偿功能的夹持机构固定样品，进行卷曲 3，移动端的转轴通过拉力传感器与水平电机连接 4，通过水平电机、拉力传感器检测样品卷曲过程中的张力
软件基本功能	设置卷曲半径、卷曲速率（线速度或频率）、测试次数，并具有累计计数、剩余次数和剩余时间、故障报警、紧急停止、复位等功能
监控功能	可安装1000万像素工业像机，摄像或间歇拍照，监测样品测试状况
使用环境	常温室内环境(或RA 环境）
交货时间	PO后45天
